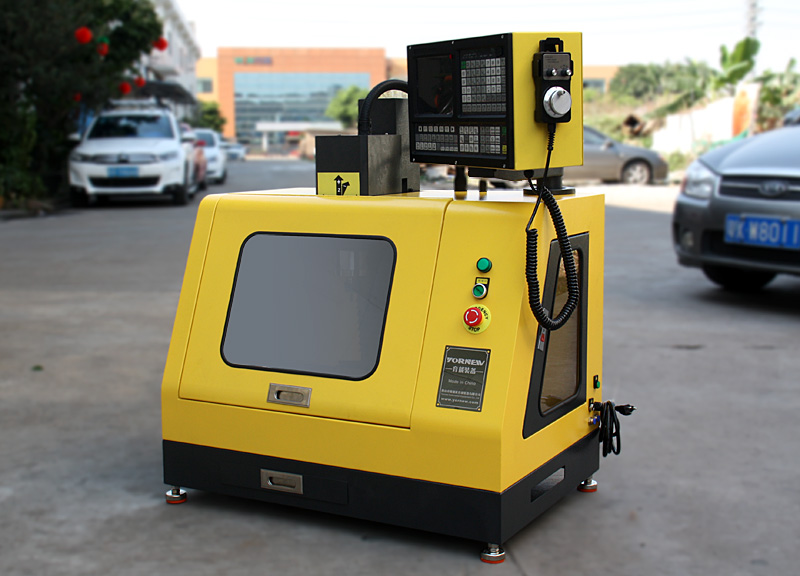

多轴联动小型数控铣床XK200A
显著特点
1、采用透明有机玻璃与金属钣金全封闭结构，使用220伏电压、提高使用的安全性和观摩性，采用精选的优质铸铁材料铸造、采用高精度研磨滚珠丝杆，保证机器加工精度，占地0.5平方米，具有实际加工能力强大
2、广泛用于创客空间、创新工作室科技制作加工零件、理实一体化专业数控培训、企业科研单位加工小零件。
3、采用ISO标准G代码编程，支持M代码及S代码，全面兼容FANUC，三菱G代码和多种CAD/CAM软件（ MasterCAM、UG、CAXA等软件编程等），图形化编程。
|
技术参数 |
|
|
主要性能特点 |

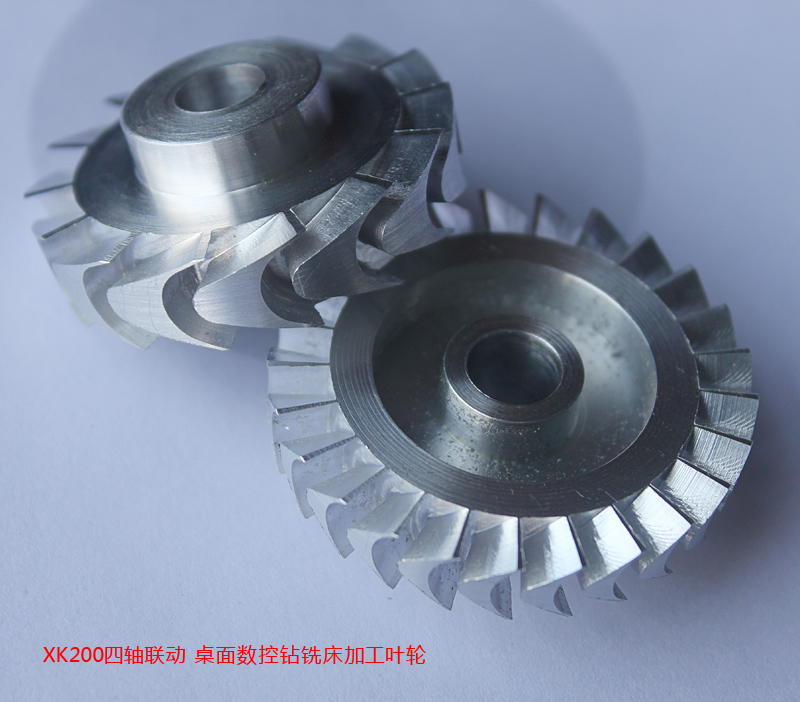

全封闭加透明有机玻璃结构、优质铸铁材料铸造、采用高精度研磨滚珠丝杆； 搭载980MC工业级4轴联动数控系统； 执行国际通用标准G代码编程，支持M代码及S代码，兼容FANUC，三菱G代码和多种CAD/CAM软件（ MasterCAM、UG、CAXA等软件编程等）； 主要加工材料：铜、铝合金、PVC塑料、有机玻璃等 |
|
精度 |
重复定位精度：0.015mm
系统分辨率：0.001mm |
|
XYZA轴行程 |
横向（X轴）：210mm 纵向（Y轴）：95mm 垂直（Z轴）：200mm 旋转（A轴）：360度，诣波减速 |
|
编程软件 |
MasterCAM、UG、CAXA等 |
|
主轴转速 |
100~3500 转/分钟 (数控系统G代码控制转速) |
|
工作台尺寸 |
400×90mm |
|
分度头转速范围 |
0-50RPM |
|
分度头最大夹持外径 |
60mm |
|
减速比 |
100:1 |
|
顶尾座行程 |
50mm |
|
最大夹持钻头直径 |
13mm |
|
最大夹持铣刀直径 |
16mm |
|
T型槽尺寸/数量 |
12 mm/3 |
|
主轴锥度 |
MT3 |
|
电子手轮 |
4轴三档电子手轮 |
|
数控系统 |
980MC工业级数控系统 |
|
输出功率 |
600W |
|
使用电源 |
AC220V/50Hz |
|
净重/毛重 |
145/160kg |
|
外型尺寸 |
845×580×850mm |
|
包装尺寸 |
950×680×950mm |
|
随机配件 |
弹性铣夹头套件、第四轴、顶尾座、钻夹头1个、钻夹头钥匙1把、钻夹头锁紧螺杆1根、T型螺母1套、内六角扳手1套、双头扳手1套、油壶1个、钩头扳手2把、顶杆1根，保险丝1个、平口钳1个、钻头1个、单头扳手1把、说明书2套、机床LED照明灯、机床硬件说明书、数控系统编程说明书、数控系统操作说明书 |
