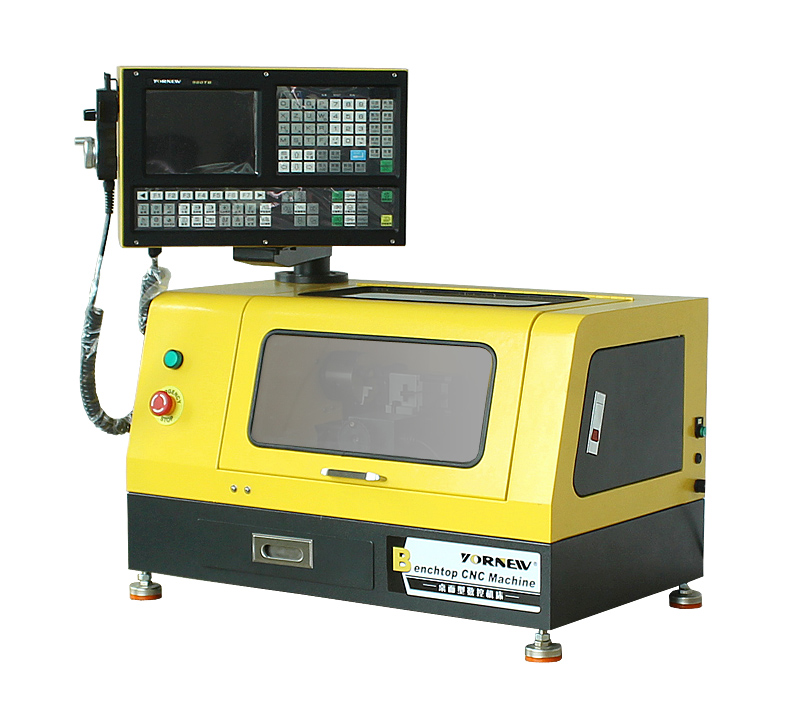

创客实训加工生产通用桌面小型数控车床CK140
型号：CK140
名称：桌面型数控车床
显著特点

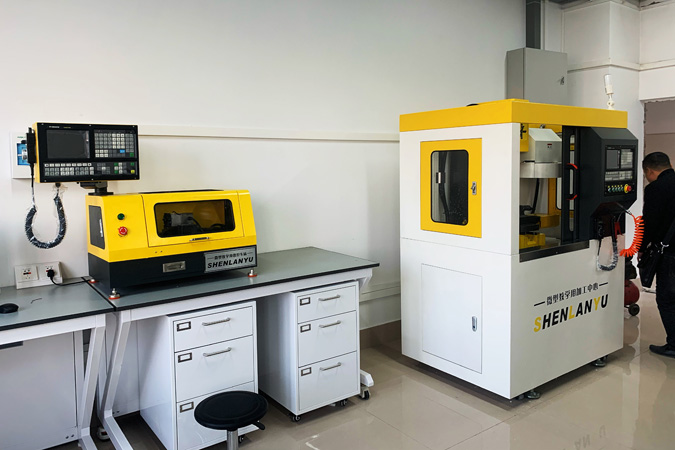

1、 适合校园创客、创新工作室科技制作加工零件、理实一体化数控专业培训、企业科研单位加工小零件。
2、 满足初学数控人群入门，又满足职业学习数控操作人，可以直用第三方编程软件图形直接生产G代码程序(图形化编程)，也可以手工编程，加工材料广泛（铜、铝、塑料、有机玻璃等材料），加工精度高，机器坚固稳定耐用。
3、 配置专业的工业级面板数控系统(机器带有面板系统，不需要另外电脑)，不再担心机床出故障，更安全、更稳定、更耐用；带图形仿真功能，完善的自诊断功能，实时显示出现异常立即报警，保证操作安全性，带电子手轮，方便手动操作。
4、 使用220伏电压、采用透明有机玻璃与金属钣金全封闭结构，提高使用的安全性和观摩性，采用精选的优质铸铁材料铸造、采用高精度研磨滚珠丝杆，保证机器加工精度，占地0.5平方米，具有实际加工能力和精度的实用型机床。
5、 采用ISO标准G代码编程，支持M代码及S代码，全面兼容FANUC，三菱G代码和多种CAD/CAM软件（ MasterCAM、UG、CAXA等软件编程等）；支持强大的B类宏解析功能,方便用户开发自己的运动控制程序。
|
技术参数 |
|
|
主要性能特点 |
1、 台式、使用220伏电压，全封闭加透明有机玻璃结构、优质铸铁材料铸造、采用高精度研磨滚珠丝杆； 2、 搭载980TB工业面板数控系统； 3、 执行国际通用标准G代码编程，支持M代码及S代码，兼容FANUC，三菱G代码和多种CAD/CAM软件（ MasterCAM、UG、CAXA等软件编程等）； 4、 主要加工材料：铜、铝合金、PVC塑料、有机玻璃等 |
|
精度 |
重复定位精度：0.02mm 系统分辨率：0.001mm |
|
XZ轴行程 |
纵向（X轴）：70 mm 横向（Z轴）：160 mm |
|
安全防护等级 |
IP54,全封闭结构 |
|
加工螺纹螺距范围 |
带主轴编码器，（0.15~2mm公英制均可） |
|
通讯接口 |
USB接口、COM口等多种通讯方式 |
|
编程软件 |
MasterCAM、UG、CAXA等 |
|
主轴转速 |
100~2500 转/分钟 (数控系统G代码控制转速) |
|
回转直径 |
140mm |
|
夹持工件直径 |
1-60mm |
|
主轴通孔 |
10mm |
|
工作台有效尺寸 |
140mm×90mm |
|
主轴孔莫氏锥度 |
MT2 |
|
尾座孔莫氏锥度 |
MT1 |
|
电子手轮 |
4轴三档电子手轮 |
|
数控系统 |
980TB工业面板数控系统 |
|
输出功率 |
350W |
|
使用电源 |
AC220V/50Hz |
|
净重/毛重 |
50/60kg |
|

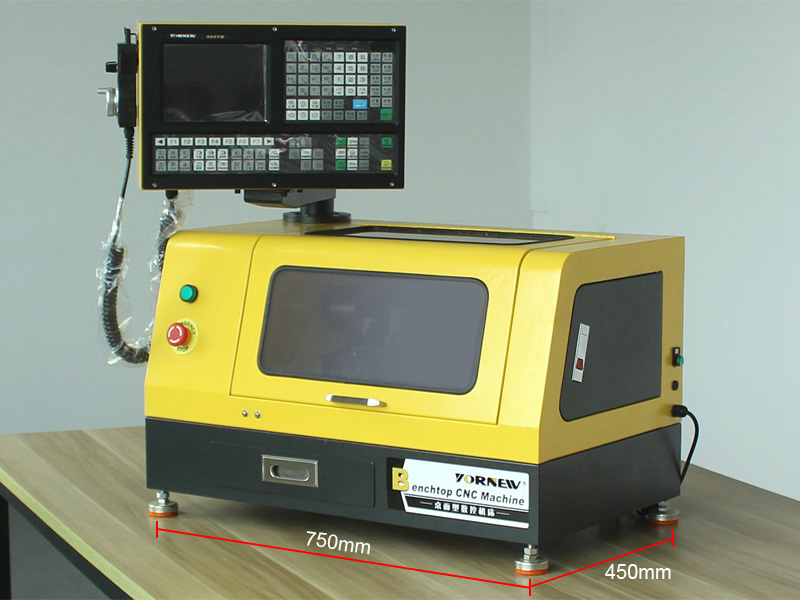

外型尺寸 |
750×450×450mm |
|
包装尺寸 |
850×470×470mm |
|
随机配件 |
三爪卡盘钥匙、顶尖 、T形螺母、内六角扳手、油壶、双头扳手、钩头扳手、卡盘反爪、机夹外圆端面车刀、机床硬件说明书、数控系统编程说明书、数控系统操作说明书 |
