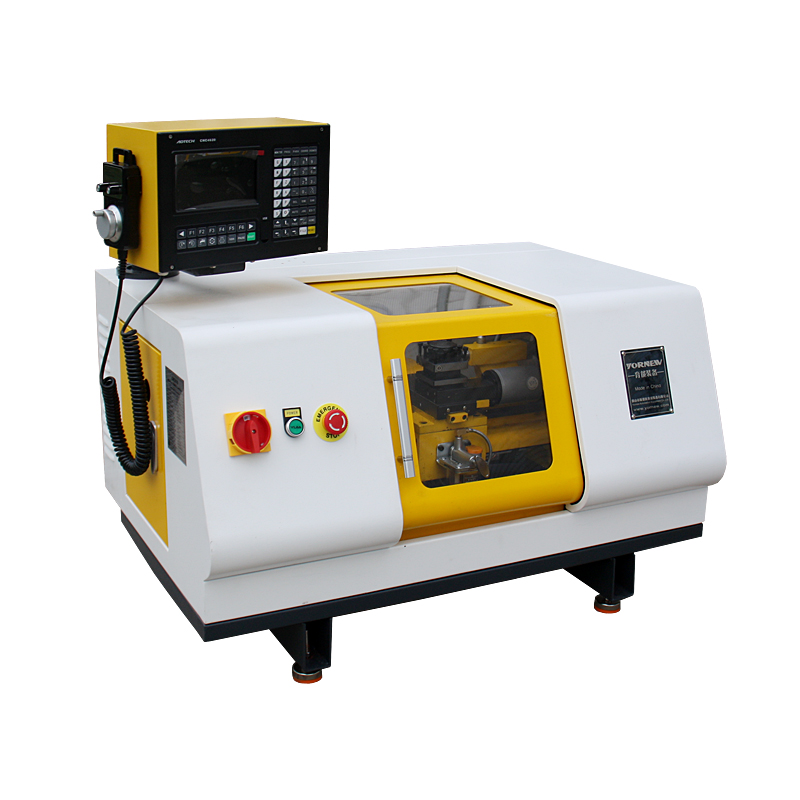

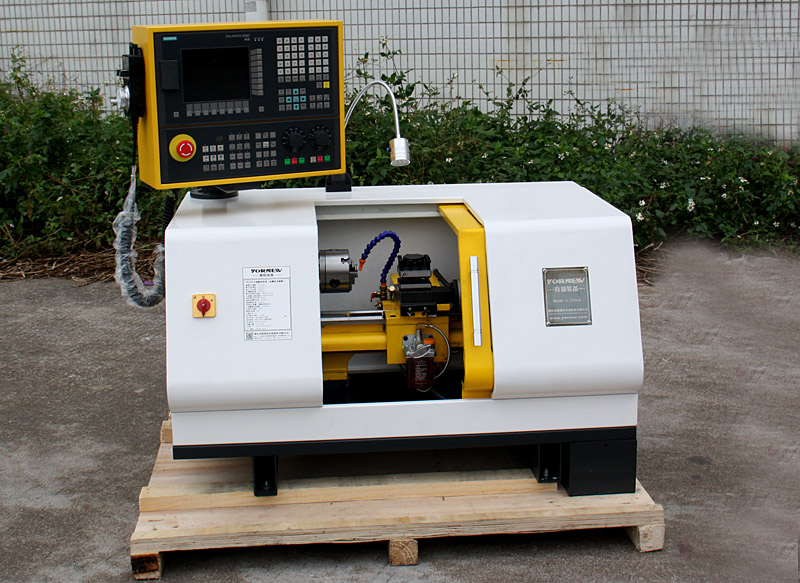

型号：CK210
名称：桌面型数控车床
理实一体实训小型数控车床CK210显著特点
1、标配Yornew 980TB数控系统，运行速度更快，确保高速、高效率加工，具备二次曲线插补、椭圆插补、抛物线插补、凹槽加工循环指令、自动刀补等功能。前置USB接口，前置RS232通信接口,支持U盘文件操作和软件升级；
2、使用220伏电压、采用透明有机玻璃与金属钣金全封闭结构，提高使用的安全性和观摩性，采用精选的优质铸铁材料铸造，床身导轨经超音频淬火后精磨，硬度高、钢性好,保证机器的钢性，采用高精度研磨滚珠丝杆，保证机器加工精度，XZ各轴配置有集中式润滑油路系统，保证丝杆及导轨使用寿命和加工精度；可自动车削各种回转表面，如圆柱面、圆锥面、特形面等，并能进行车螺纹、镗、铰加工，效率高、适用性强；
3、配有工件冷却系统，可加工钢件；配置4工位电动刀架，可加工复杂的零件工艺；
4、配有电子手轮（手脉）、手动操作及对刀操作更方便灵活，配有Led工作灯；
5、数控系统带图形仿真功能，8英寸彩色液晶屏，显示加工程序的图形以及实际运行时的刀具移动轨迹，完善的自诊断功能，实时显示出现异常立即报警，保证操作安全性；
6、采用ISO标准G代码编程，支持M代码及S代码，全面兼容FANUC，三菱G代码和多种CAD/CAM软件（ MasterCAM、UG、CAXA等软件编程等）；支持强大的B类宏解析功能,方便用户开发自己的运动控制程序；
7、主要加工材料有：钢、铁、铜、铝、PVC塑料等材料；
8、配套有使用说明教材，可按用户需求提供各种加工耗材；
9、具有过载保护、短路保护和漏电保护装置，在电压异常或出现短路情况时自动动作，保护人身和设备安全；
适用行业： 五金加工厂的小零件加工，企业或高校的科研开发，首板制作，创客创新实验室，同时也可以用于高校或职业院校数控理实一体化技术培训教学等。
|
技术参数 |
|
|
主要性能特点 |
使用220伏电压，全封闭加透明有机玻璃结构、优质铸铁材料铸造、采用高精度研磨滚珠丝杆； 搭载980TB工业面板数控系统； 执行国际通用标准G代码编程，支持M代码及S代码，兼容FANUC，三菱G代码和多种CAD/CAM软件（ MasterCAM、UG、CAXA等软件编程等）； 主要加工材料：钢件、铁件、铜、铝合金、PVC塑料、有机玻璃等 |
|
精度 |
重复定位精度：0.02mm 系统分辨率：0.001mm |
|
XZ轴行程 |
纵向（X轴）：80 mm 横向（Z轴）：290 mm |
|
编程软件 |
MasterCAM、UG、CAXA等 |
|
主轴转速 |
100~2000 转/分钟 (数控系统G代码控制转速) |
|
回转直径 |
210mm |
|
夹持工件直径 |
1-80mm |
|
主轴通孔 |
20mm |
|
电动刀架工位 |
4工位 |
|
刀架角度/精度 |
360 °/0.005mm |
|
冷却系统 |
水冷 |
|
车螺纹功能 |
有 |
|
主轴/尾轴孔锥度 |
莫氏3号/莫氏2号 |
|
电子手轮 |
4轴三档电子手轮 |
|
数控系统 |
980TB工业面板数控系统 |
|
输出功率 |
750W |
|
使用电源 |
AC220V/50Hz |
|
净重/毛重 |
180/200kg |
|
外型尺寸 |
1000×700×580mm |
|
包装尺寸 |
1100×800×700mm |
|
随机配件 |
冷却系统、电子手轮、三爪卡盘钥匙、呆顶尖、内六角扳手、油壶、双头扳手、卡盘反爪、机夹外圆端面车刀、机床硬件说明书、数控系统编程说明书、数控系统操作说明书 |
