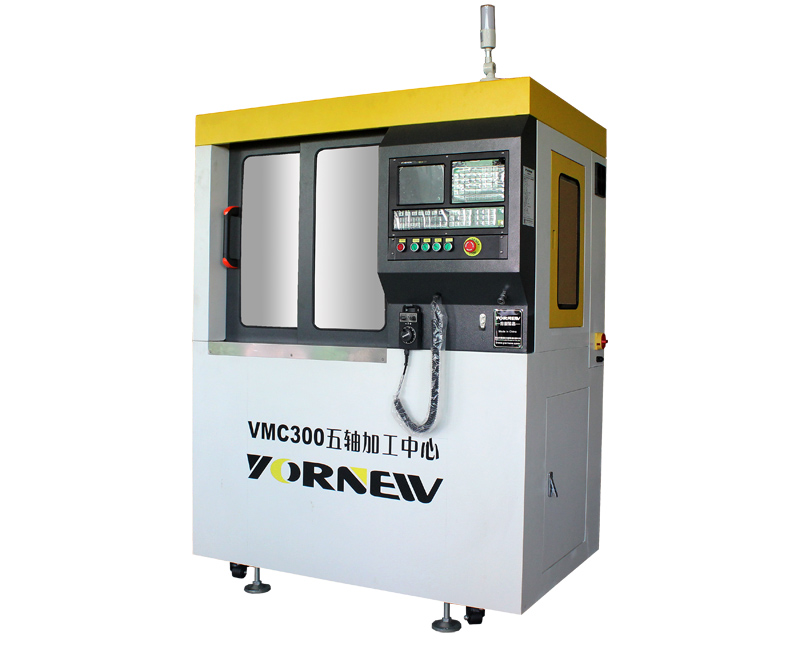

科研加工教学通用小型CNC五轴加工中心
型号：VMC300
名称：小型五轴加工中心
显著特点
1、 使用220伏电压，占地小，耗电少，采用全封闭安全设计结构，提高观摩安全性的同时又保障机器的结构稳固性美观；
2、高强度树脂砂铸件，功能加大，5轴联动，配置YORNEW M5五轴联动数控系统，适用国际通用程序，故障自动检测报警功能、断电记忆功能；
3、配置精密高速主轴单元100-24000rpm，变频G指令控制主轴转速，主轴电机功率1.5Kw；
4、配置10工位快速换刀系统，使用气压0.6 Mpa，可极大提高复杂产品的加工效率及加工精度；
5、采用C3级精密双螺母滚珠丝杆,经中周波热处理及精密研磨，各轴施以预拉减少热变形，定位及重覆精度高；
6、XYZAC轴采用伺服电机，最快移动速度8000mm/min；
7、机器采用雷尼绍激光干涉仪精确检测，确保各轴精度背隙,保证定位精度；
8、带工冷冷却系统，配有5轴电子手脉三档可调极大地方便操作和对刀，机器配置有自动间歇润滑系统；
9、配有移动脚轮和水平脚垫，方便设备的移动与定位；
适用行业：小零件加工、模具厂、印刷机械厂、机械配件厂、首饰加工厂、职业数控教学、科研开发等。
技术参数
●重复定位精度：0.02mm
●系统分辨率：0.001mm
●锥孔跳动精度：2um
●最大钻孔直径：13mm
●最大铣削直径：13mm
●工作台：450×160mm
●X\Y\Z轴行程：300\175\270mm
●A轴行程：+30~-120度
●C轴行程：360度
●刀库：自动旋转式10工位
●轴联动性：5轴联动
●数控系统：YORNEW M5五轴数控系统
●最快移动速度：8000mm/min
●最快切削进给：1-4000mm/min
●电子手脉：5轴三档可调
●主轴端部至工作台面距离：320mm
●工作台面距地面高度：780mm
●工作台 T 型槽尺寸 ：12 mm
●工作台 T 型槽个数：3
●主轴转速：100-24000 转/分钟
●主轴电机功率：1.5 KW
●指令编程格式：全面兼容国际标准G代码和多种CAM软件（MasterCAM，UG等）
●使用气压：0.6Mpa
●工件冷却方式：水冷循环
●润滑系统：自动润滑系统
●使用电源：AC220V/50Hz
●外形尺寸：1360× 990 ×1800 mm
●重量：500 kg
随机配件：工件冷却系统、电子手轮、刀柄、刀柄拉钉、刀柄扳手、ER锁夹头、麻花钻头1把、铣刀2把、平口钳、双头扳手、外六角螺栓、垫圈、T形螺母、脚轮4个，水平脚垫4个，数控系统说明书、数控系统电气接线说明书、硬件说明书
